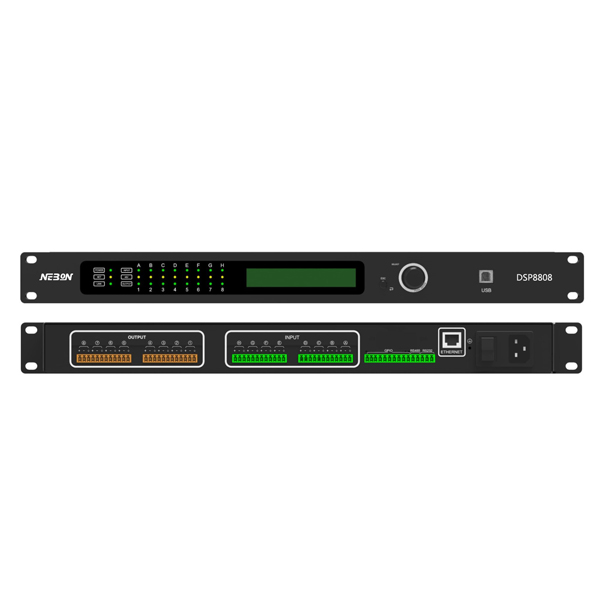

數字音頻媒體矩陣DSP8808
功能特點：具有8路(MIC/LINE)輸入；8路輸出；輸入每通道處理功能包含：前級放大器、信號發生器、擴展器、壓縮器、均衡器(5段)、閃避器、自動噪聲消除器、自動增益控制器、自動混音器、智能混音器、路由矩陣器、48V幻..
聯系我們
自動混音媒體矩陣，配備8路模擬輸入和8路模擬輸出，內置反饋抑制，自動混音，矩陣混音，均衡器，分配器，壓縮器等DSP功能，通過USB免驅連接電腦軟件控制，RS232,TCP/IP連接中控遠程控制，適合用在各種場合的擴音工程。
1、8路模擬音頻輸入8路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換
2、每路輸入帶48V幻象電源，可以上位機軟件開關控制
3、每路輸入帶反饋抑制功能開關，兩檔調節
4、帶自動混音和矩陣混音功能
5、帶攝像跟蹤功能
6、輸入31段PEQ可調，輸出10段PEQ可調
7、USB免驅自動連接軟件，支持TCPIP多臺機器集中管理調試，配置RS232/RS485中控控制接口,GPIO外擴控制接口
技術參數:
DSP芯片
信號處理 32-bit fixed/floating-point DSP 300MHz
音頻系統延遲 < 1ms
數模轉換 24-bit
采樣率 48KHz
模擬音頻輸入輸出 ANALOG AUDIO INPUTS AND OUTPUTS
輸入通道 8 路平衡輸入. Mic/line level
音頻接口 3.81 mm 鳳凰插, 12-pin
輸入阻抗 11.5KΩ
最大輸入電平 14dBu/Line, -7dBu/Mic
幻象電源 +48VDC, 10mA, 每通道配置
輸出通道 8 路平衡輸出, line level
輸出阻抗 150Ω
音頻指標 AUDIO PERFORMANCE SPECIFICATIONS
頻響曲線 20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N -90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比 105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
連接和顯示 COMMUNITICATION PORTS AND INDICATORS
USB Micro-B type, 免驅
RS232 Serial port communication串口通信
TCPIP網口 RJ-45, Optional
指示燈 Power, Link, +48V,輸入輸出音頻信號
電氣與物理參數 ELECTRICAL AND PHYSICAL
供電范圍 AC100V---240V 50/60 Hz
尺寸 44mmx483mmx210mm
凈重 2.8kg
工作溫度 -20℃--80℃
散熱系統 內置風扇
1、8路模擬音頻輸入8路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換
2、每路輸入帶48V幻象電源，可以上位機軟件開關控制
3、每路輸入帶反饋抑制功能開關，兩檔調節
4、帶自動混音和矩陣混音功能
5、帶攝像跟蹤功能
6、輸入31段PEQ可調，輸出10段PEQ可調
7、USB免驅自動連接軟件，支持TCPIP多臺機器集中管理調試，配置RS232/RS485中控控制接口,GPIO外擴控制接口
技術參數:
DSP芯片
信號處理 32-bit fixed/floating-point DSP 300MHz
音頻系統延遲 < 1ms
數模轉換 24-bit
采樣率 48KHz
模擬音頻輸入輸出 ANALOG AUDIO INPUTS AND OUTPUTS
輸入通道 8 路平衡輸入. Mic/line level
音頻接口 3.81 mm 鳳凰插, 12-pin
輸入阻抗 11.5KΩ
最大輸入電平 14dBu/Line, -7dBu/Mic
幻象電源 +48VDC, 10mA, 每通道配置
輸出通道 8 路平衡輸出, line level
輸出阻抗 150Ω
音頻指標 AUDIO PERFORMANCE SPECIFICATIONS
頻響曲線 20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N -90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比 105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
連接和顯示 COMMUNITICATION PORTS AND INDICATORS
USB Micro-B type, 免驅
RS232 Serial port communication串口通信
TCPIP網口 RJ-45, Optional
指示燈 Power, Link, +48V,輸入輸出音頻信號
電氣與物理參數 ELECTRICAL AND PHYSICAL
供電范圍 AC100V---240V 50/60 Hz
尺寸 44mmx483mmx210mm
凈重 2.8kg
工作溫度 -20℃--80℃
散熱系統 內置風扇
